Что такое термодинамическая ловушка?

Термодинамические ловушки просты, прочны и надежны. Они могут работать при очень высоких температурах и давлениях. Первоначально поступающее давление поднимает диск, и холодный конденсат немедленно сбрасывается.

Горячий конденсат, поступающий через впускной канал в камеру под диском, снижает давление и высвобождает пар мгновенного испарения, движущийся с высокой скоростью. Эта высокая скорость создает область низкого давления под диском, притягивая его к седлу.

Рабочая скорость зависит от температуры пара и окружающих условий. Большинство ловушек остаются закрытыми от 20 до 40 секунд. Если ловушка открывается слишком часто, возможно, из-за холодного, влажного или ветреного места, скорость открывания можно снизить, установив изолирующий кожух сверху ловушки.

Преимущества термодинамической ловушки

Термодинамические ловушки могут работать во всех рабочих диапазонах без каких-либо внутренних настроек или модификаций.
Они компактны, просты, легки и обладают большой емкостью конденсаторов для своего размера.
Термодинамические конденсатоотводчики могут использоваться при высоком давлении и перегретом паре и не подвержены гидравлическому удару или вибрации.

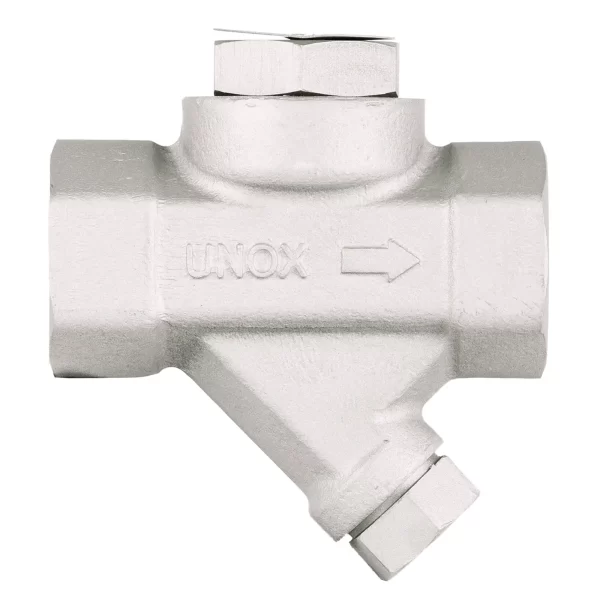

Особенности продукта

Модель: UKT – 70 D
Размер: 1/2″ – 3/4″ – 1″
Корпус: кованая сталь
Крышка: нержавеющая сталь
Седло сетчатого диска: нержавеющая сталь
Макс. Рабочее давление: 40 БАР
Макс. Рабочая Температура: 400 °C
мин. Рабочее давление: 0,3 БАР

Область применения

Утюги
линии отслеживания
сушильные агрегаты
прессовые агрегаты
трубы паровой рубашки

Типы термодинамического конденсата

Существует 3 типа термодинамических конденсатоотводчиков:

Дисковая термодинамическая ловушка: в дисковых термодинамических ловушках диск позволяет открывать и закрывать клапан под действием поступающего давления. Конденсированная жидкость и воздух в системе удаляются. Когда температура жидкости достигает температуры пара, образуется свежий пар. Образовавшийся свежий пар закрывает диск, и система повторяется.

Возвратно-поступательная термодинамическая ловушка. Принцип работы возвратно-поступательных ловушек аналогичен дисковым ловушкам. Разница лишь в том, что диск заменен поршнем. Под действием давления поршень закрывает клапан, а когда давление падает, клапан снова открывается.

Рычажная термодинамическая ловушка: этот тип конденсатоотводчика аналогичен принципу работы возвратно-поступательных термодинамических ловушек. Открытие и закрытие клапана управляется рычагом.

Общие характеристики

Он простой, прочный и надежный.
Они могут работать при очень высоких температурах и давлениях.
Первоначально поступающее давление поднимает диск, и холодный конденсат немедленно сбрасывается.
Горячий конденсат, поступающий через впускной канал в камеру под диском, снижает давление и высвобождает пар мгновенного испарения, движущийся с высокой скоростью. Эта высокая скорость создает область низкого давления под диском, притягивая его к седлу.
Рабочая скорость зависит от температуры пара и окружающих условий.
Большинство ловушек остаются закрытыми от 20 до 40 секунд. Если ловушка открывается слишком часто, возможно, из-за холодного, влажного или ветреного места, скорость открывания можно снизить, установив изолирующий кожух сверху ловушки.

Вы можете посмотреть наше видео, чтобы получить более подробную информацию о конденсатоотводчиках.
