Vannes de Contrôle

Qu’est-ce qu’une vanne de régulation ?

Une vanne de régulation est un dispositif mécanique utilisé pour réguler le débit de liquides tels que des gaz, des liquides ou des boues dans un système de contrôle de processus. Les vannes de régulation sont utilisées pour contrôler le débit d’un fluide de procédé tel que l’eau, l’huile ou la vapeur dans un système en ouvrant, fermant ou bloquant partiellement le débit à travers un tuyau ou un passage. La position de la vanne est contrôlée par un signal provenant d’un système de contrôle de processus, qui peut être basé sur diverses entrées telles que la température, la pression, le débit ou la composition chimique. Les vannes de régulation sont des composants essentiels de nombreux processus industriels et commerciaux et sont utilisées pour maintenir des conditions constantes et optimiser les performances du processus.

Comment fonctionne la soupape de commande ?

Une vanne de régulation est un dispositif qui régule le débit d’un liquide (tel qu’un liquide ou un gaz) dans les systèmes de contrôle de processus. La vanne de régulation ajuste le débit du liquide en modifiant la taille de l’ouverture à travers laquelle le liquide s’écoule. Ceci est généralement réalisé à l’aide de l’actionneur, qui est un dispositif mécanique ou électrique qui déplace l’élément de fermeture de la vanne (tel que la tige de vanne ou la plaque de vanne) pour ouvrir ou fermer la vanne.

Les vannes de régulation sont utilisées dans une grande variété d’applications, y compris le contrôle de la température, de la pression, du débit et du niveau de liquide dans divers systèmes de traitement. Ils sont utilisés pour contrôler le débit de fluide dans les pipelines, les réservoirs, les navires et autres équipements de traitement.

Les vannes de régulation peuvent être classées en plusieurs types en fonction du type de fluide qu’elles utilisent, du type d’élément d’arrêt qu’elles utilisent et du type d’actionneur qu’elles utilisent. Certains types courants de clapets anti-retour comprennent les vannes à bille, les vannes papillon, les vannes à bille et les vannes à membrane.

La performance de la vanne de régulation est caractérisée par le coefficient de débit (Cv), ou capacité de débit, qui est une mesure de la capacité de la vanne à faire circuler un liquide. Cv est le débit d’eau en gallons par minute (gpm) à 60 °F avec une chute de pression de 1 livre par pouce carré (psi) à travers la vanne. Plus le Cv est grand, plus la capacité de débit de la vanne est élevée.

Les vannes de régulation sont généralement installées dans un système de tuyauterie et sont utilisées pour contrôler le débit de fluide vers un processus ou une pièce d’équipement. Ils sont exploités par un système de contrôle qui utilise des capteurs pour mesurer les variables de processus (telles que la température, la pression ou le débit) et les compare au point de consigne souhaité. Le système de commande envoie ensuite un signal à la vanne de commande pour qu’elle s’ouvre ou se ferme selon les besoins afin de maintenir les conditions de traitement souhaitées.

En résumé, la vanne de régulation régule le débit de fluide dans le système de contrôle de processus en ajustant la taille de l’ouverture à travers laquelle le fluide s’écoule, en utilisant l’actionneur pour déplacer l’élément d’arrêt de la vanne. Il est utilisé pour contrôler diverses variables de processus et est généralement exploité par un système de contrôle qui surveille et maintient les conditions de processus souhaitées.

À quoi sert une vanne de régulation ?

Les vannes de régulation sont utilisées dans divers types de systèmes pour contrôler le débit de liquides tels que des gaz, des liquides ou des boues. Généralement, ils sont utilisés pour réguler le débit de fluide en réponse à un signal du contrôleur, qui peut être une pression, une température, un débit ou une variable de processus chimique. La vanne de régulation est utilisée pour maintenir la variable de procédé à un point de consigne souhaité en modulant le débit de fluide à travers la vanne. Les vannes de régulation sont un composant essentiel de nombreux processus industriels et sont utilisées dans une grande variété d’applications, y compris le traitement chimique, la production de pétrole et de gaz, le traitement de l’eau et la production d’électricité.

Où la vanne de contrôle est-elle utilisée ?

Les vannes de régulation sont utilisées dans une variété d’industries et d’applications pour réguler le débit de liquides tels que les gaz, les liquides et les boues. Ils sont généralement utilisés dans les systèmes de contrôle de processus pour contrôler le débit des fluides de processus (par exemple, l’eau, la vapeur, l’huile, etc.) dans les pipelines, les réservoirs et autres récipients. Les vannes de régulation peuvent être trouvées dans une variété d’industries, y compris les produits chimiques, le pétrole, la production d’énergie, les produits pharmaceutiques, les aliments et les boissons, et autres. Voici quelques exemples d’applications spécifiques où des vannes de régulation sont utilisées :

• Régulation du débit d’eau dans les systèmes d’irrigation
• Contrôler le débit de vapeur dans une centrale électrique
• Réglage du débit d’huile sur la plate-forme offshore
• Régulation du flux de produits chimiques dans une usine pétrochimique
• Contrôler le flux de lisier dans une exploitation minière

Les vannes de régulation sont généralement utilisées avec d’autres équipements de contrôle de processus tels que des transmetteurs, des capteurs et des actionneurs pour maintenir le fluide de processus en circulation à la vitesse et à la pression souhaitées.

Quels sont les types de vannes de régulation ?

Il existe plusieurs types de vannes de régulation, notamment :

Vannes à Soupape

Ces vannes sont utilisées pour réguler le débit dans un système de tuyauterie. Ils ont un corps sphérique avec une tige qui monte et descend pour ouvrir et fermer la vanne.

Vannes Vapillon

Ces vannes ont un disque circulaire rotatif pour ouvrir et fermer la vanne. Ils sont souvent utilisés dans les grands systèmes de tuyauterie car ils sont relativement peu coûteux et faciles à utiliser.

Vannes à Bille

Ces vannes ont une bille avec un trou rotatif pour ouvrir et fermer la vanne. Ils sont très simples et fiables, mais pas aussi précis que certaines autres vannes de régulation.

Vannes à Membrane

Ces vannes ont un diaphragme flexible qui se déplace pour ouvrir et fermer la vanne. Ils sont généralement utilisés dans des applications où le fluide contrôlé est corrosif ou corrosif.

Vannes à boisseau

Ces vannes ont un bouchon cylindrique qui tourne pour ouvrir et fermer la vanne. Ils sont souvent utilisés dans les systèmes à haute pression, car ils peuvent résister à des forces importantes.

Vannes à pointeau

Ces vannes ont une petite tige pointue qui monte et descend pour ouvrir et fermer la vanne. Ils sont très sensibles et sont souvent utilisés dans des applications de laboratoire et d’instrumentation.

Vannes flexibles

Ces valves ont un collier flexible qui se comprime pour fermer la valve. Ils sont souvent utilisés dans des applications où le fluide contrôlé est visqueux ou contient des particules qui pourraient obstruer d’autres types de vannes.

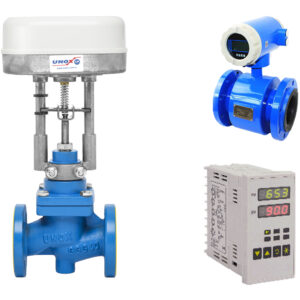

Qu’est-ce qu’une vanne de régulation motorisée ?

Une vanne de régulation motorisée est un type de vanne actionnée par un moteur électrique. Ces types de vannes sont utilisés dans une grande variété d’applications, y compris les systèmes CVC, les usines de traitement de l’eau et les usines de traitement chimique. Les vannes de régulation motorisées sont utilisées pour contrôler le débit de liquides ou de gaz dans un système de tuyauterie. Ils peuvent être utilisés pour réguler le débit, la pression ou la température du liquide ou du gaz contrôlé. Le moteur électrique de la vanne de régulation motorisée est généralement contrôlé par un système de contrôle, qui peut être un contrôleur autonome ou faire partie d’un système d’automatisation plus vaste. Les vannes de régulation motorisées sont utiles car elles peuvent être contrôlées et ajustées rapidement et facilement et peuvent être utilisées pour atteindre un haut niveau de précision dans le contrôle du débit de liquides ou de gaz.

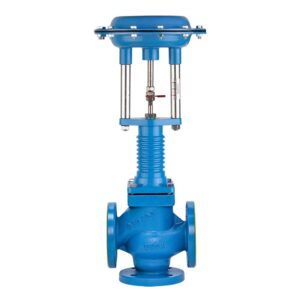

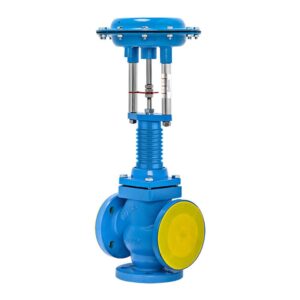

Qu’est-ce qu’une soupape de commande pneumatique ?

Une vanne de régulation pneumatique est un type de vanne qui utilise de l’air comprimé pour actionner et contrôler le débit d’un liquide tel que l’eau ou la vapeur. Les vannes de régulation pneumatiques sont couramment utilisées dans les environnements industriels et de production pour contrôler les variables de processus telles que le débit, la pression et la température. Elles sont généralement préférées aux autres types de vannes de régulation car elles sont relativement simples, fiables et faciles à entretenir. Les vannes de régulation pneumatiques peuvent être contrôlées manuellement ou à distance et peuvent être utilisées pour contrôler une variété de fluides, y compris des liquides, des gaz et des vapeurs.

Qu’est-ce que le principe de fonctionnement marche-arrêt ?

Le principe de fonctionnement On-Off fait référence à un système de contrôle dans lequel un appareil ou un système est complètement ouvert ou complètement fermé sans états intermédiaires. Ce type de contrôle est souvent utilisé dans des systèmes simples où il est nécessaire d’allumer ou d’éteindre un appareil ou un système en fonction d’une condition ou d’une entrée particulière.

Un exemple du principe de fonctionnement On-Off est un thermostat qui contrôle le système de chauffage ou de refroidissement. Lorsque le thermostat est réglé sur une certaine température, il allume ou éteint le système selon les besoins pour maintenir cette température. Si la température dans la pièce tombe en dessous du point de consigne, le système de chauffage est allumé, si la température dépasse le point de consigne, le système de chauffage est éteint.

Le principe de fonctionnement On-Off est souvent utilisé dans les systèmes de contrôle simples, car il est relativement facile à mettre en œuvre et à comprendre. Cependant, il peut être moins sensible que d’autres méthodes de contrôle, car il ne permet pas de réglage fin ou d’états intermédiaires.

Qu’est-ce que le principe de travail proportionnel ?

Le principe de fonctionnement proportionnel est un concept de système de contrôle qui se réfère à l’utilisation d’un signal de contrôle qui est directement proportionnel à l’erreur entre le point de consigne souhaité et la valeur de processus réelle. En d’autres termes, le signal de commande est ajusté proportionnellement à la taille et à la direction de l’erreur. Ce type de système de contrôle est utilisé dans diverses applications où il est nécessaire de maintenir une variable de processus à un certain point de consigne ou dans une certaine plage.

Dans le système de contrôle proportionnel, le signal de contrôle est généré par un contrôleur qui compare le point de consigne à la valeur de processus et calcule l’erreur. Le contrôleur applique alors un signal de commande proportionnel à l’erreur au processus. Le signal de commande est généralement appliqué via un élément de commande, tel qu’une vanne, qui peut régler le débit d’un fluide ou la position d’un mécanisme pour modifier la variable de processus.
