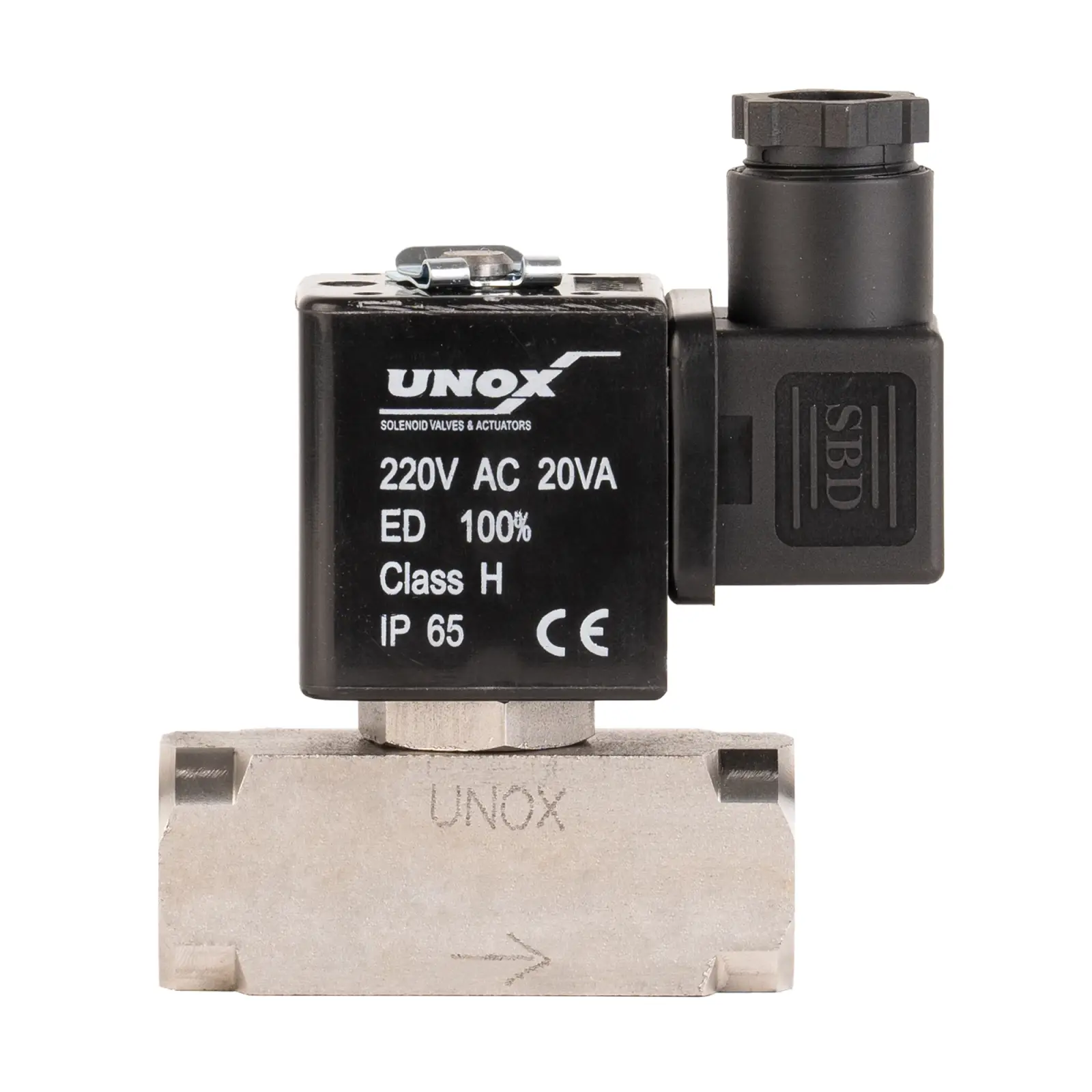

Électrovanne à Corps en Coin en Acier Inoxydable – Normalement Fermée (PSV)

Qu’est-ce qu’une électrovanne à corps en coin en acier inoxydable ?

L’électrovanne à corps en coin en acier inoxydable est une électrovanne. Cette vanne est une vanne qui peut être ouverte et fermée en créant un champ magnétique. De cette façon, il peut contrôler le passage d’un fluide d’une région à une autre. Il se compose d’un corps, d’un manchon, d’une bobine, d’un diaphragme et d’un noyau.

Où l’électrovanne à corps en coin en acier inoxydable est-elle utilisée ?

Les électrovannes à corps en coin en acier inoxydable sont généralement utilisées dans les systèmes hydrauliques et pneumatiques. Ces systèmes se trouvent généralement dans les machines et les équipements et sont utilisés pour contrôler le mouvement de ces appareils.

Les électrovannes sont fabriquées en deux types : normalement fermées (pour ouvrir la vanne fermée lorsqu’elle reçoit de l’énergie de la bobine) et normalement ouvertes (pour fermer la vanne ouverte lorsqu’elle reçoit de l’énergie de la bobine).

Système d’exploitation normalement fermé

L’électrovanne normalement fermée permet initialement le passage du fluide. Pour que la vanne s’ouvre, la bobine commence à agir avec le courant électrique venant de la bobine, tire le noyau vers le haut et ouvre l’embouchure du trou de l’orifice, et ainsi, le fluide sous haute pression se déplace rapidement vers la sortie du trou de dérivation. Avec cette progression, la pression à l’intérieur chute très rapidement et une différence de pression se produit à l’intérieur. En raison de cette différence, le diaphragme surmonte la force du ressort et monte vers le haut et le passage du fluide est autorisé, de sorte que la vanne est en position ouverte. Tout cela se passe en très peu de temps. Notre produit est conçu pour obtenir la meilleure efficacité.

Caractéristiques Générales

• Joint : PTFE / Viton
• Manchon : Inox
• Corps : Inox
• Noyau : Inox AISI 316
• Chaleur: -10 / +160 °C
• Bobine : Douille
• Manchon : Inox AISI 316
• Ressort : Inox AISI 316

Suggestions

Monter l’électrovanne de sorte que la bobine soit vers le haut. Dans l’installation, comme une crépine avant l’électrovanne, etc. utiliser des filtres. Nous utilisons un matériau de diaphragme et de joint plus durable pour les températures élevées
Veuillez spécifier votre demande de diaphragme et de joint pour haute température dans vos commandes.

Éléments à prendre en compte lors du choix d’une électrovanne :

• La bobine doit être sélectionnée en fonction de la tension de fonctionnement (AC-DC). La protection et l’isolation doivent être prévues en fonction de l’endroit où elles seront appliquées. (L’électricité s’allume lorsque l’air entre et s’éteint lorsque vous coupez l’électricité)
• Dans la ligne ou le système que vous utiliserez, min et max. les valeurs de pression sont très importantes dans le choix de la vanne.
• La qualité et la température du fluide sont un facteur direct dans le choix de la vanne.
• Le sens du fluide et la flèche sur le corps sont dans le même sens et il faut faire attention au montage.
• Étant donné que l’électrovanne ne fonctionne pas comme un clapet anti-retour, le fluide reflue à des pressions inverses. Dans ces cas, l’installation d’un clapet anti-retour après l’électrovanne est correcte pour la connexion.
• La ligne à laquelle la vanne est attachée doit être exempte d’impuretés.

Vous pouvez consulter notre page“Electrovanne” pour obtenir des informations plus détaillées sur le sujet ou pour trouver des solutions aux problèmes que vous rencontrez.
