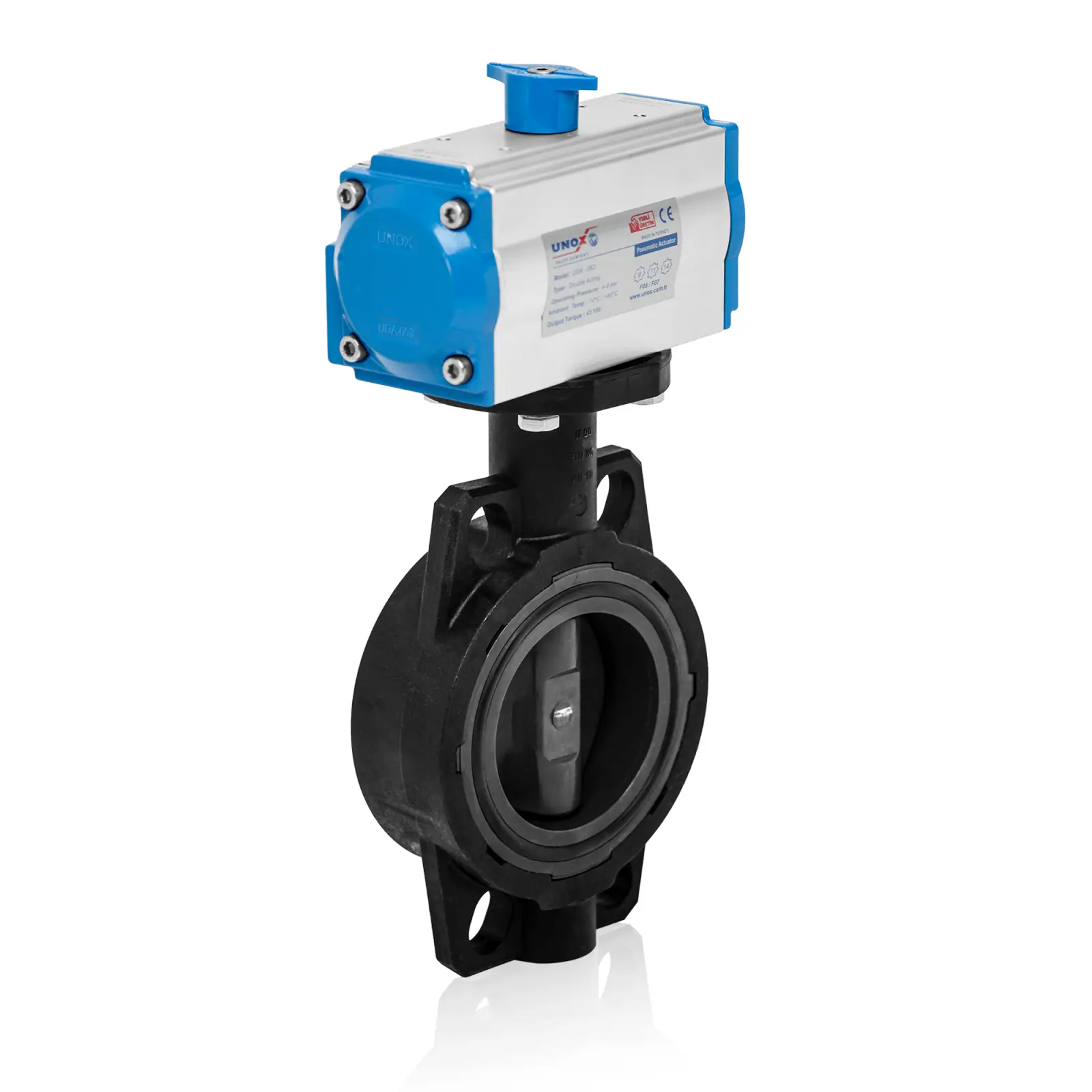

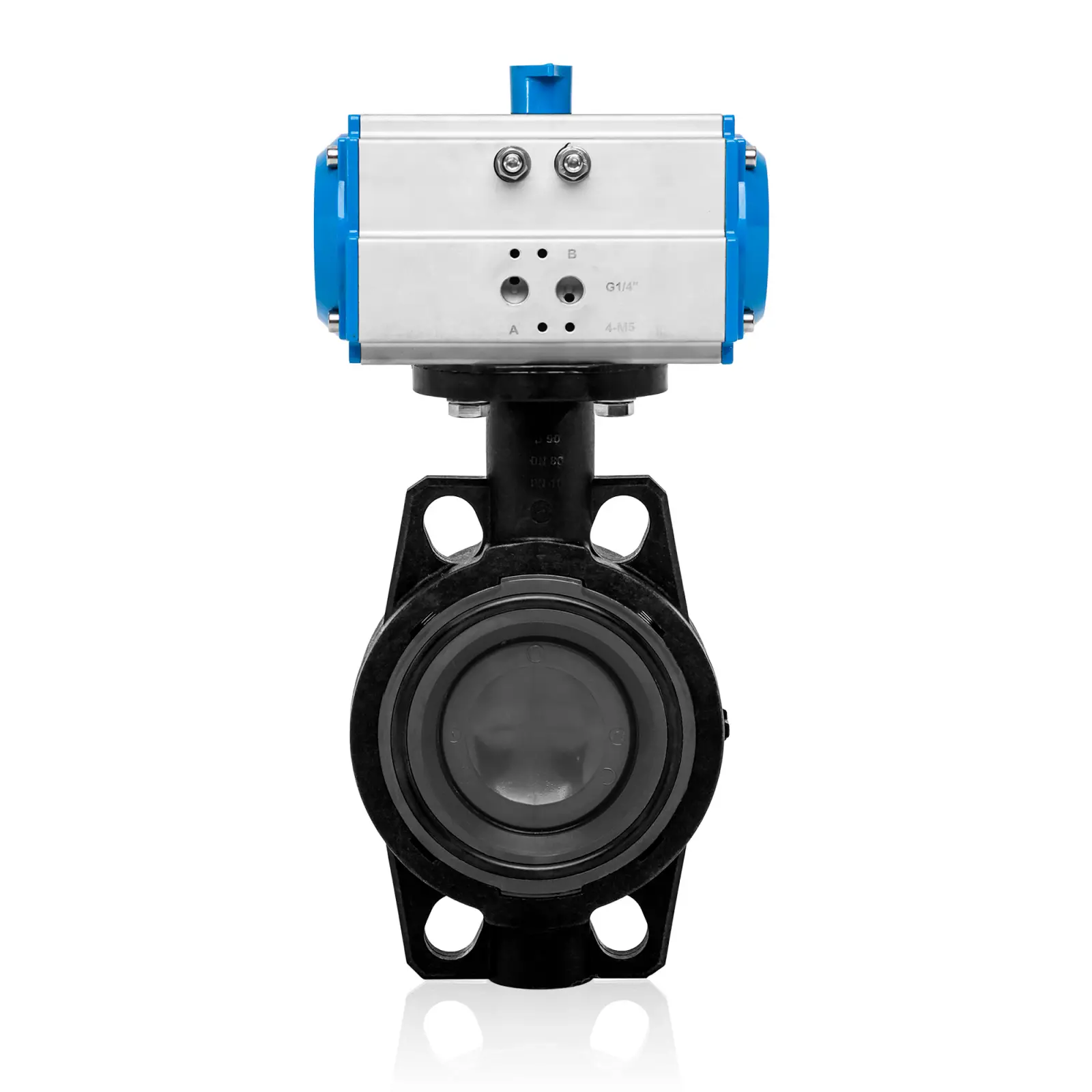

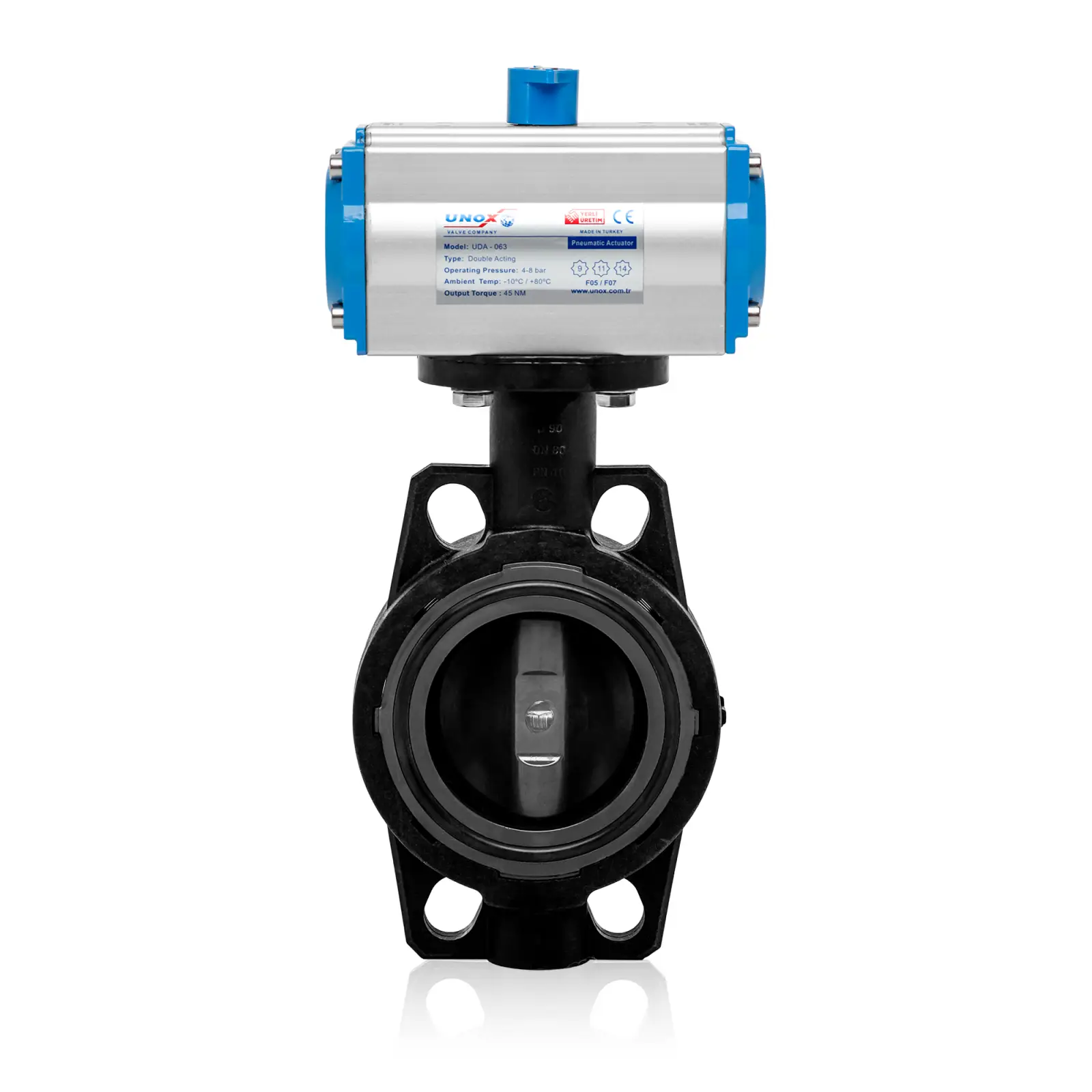

Pneumatisch betätigtes U-PVC Absperrventil – Doppeltwirkend

Was ist ein pneumatisch betätigtes U-PVC-Absperrventil?

Die U-PVC-Absperrklappe ist eine Art Absperrklappe aus weichmacherfreiem Polyvinylchlorid (U-PVC). Absperrklappen sind Ventile, die zum Öffnen und Schließen einer Flüssigkeit in einem Rohr oder Rohr verwendet werden. U-PVC-Absperrklappen werden im Allgemeinen in Sanitär- oder Rohrleitungen verwendet. Diese Arten von Ventilen werden bevorzugt, weil sie leicht sind und einfach installiert werden können. Da das U-PVC-Material außerdem korrosionsbeständig ist, wird von diesen Ventilen eine lange Lebensdauer erwartet.

Wie funktioniert die Absperrklappe?

Das Funktionsprinzip von Absperrklappen besteht darin, ein Ventil in Form einer Drosselklappe zu öffnen und zu schließen. Dieses Ventil wird durch Drehen mit Hilfe eines Hebels oder einer Hülse geöffnet oder geschlossen. Absperrklappen sind dank ihrer meist halbrunden Ventile verlustarm und leiten das Fluid ohne Reduzierung seiner Geschwindigkeit weiter.

Wo wird U-PVC Absperrklappe verwendet?

• Es wird häufig in Wasseraufbereitungsanlagen verwendet, um den Wasserfluss während verschiedener Behandlungsstufen wie Filtration und Desinfektion zu steuern.
• Absperrklappen aus U-PVC sind gegen viele Chemikalien beständig, was sie zu einer guten Wahl für den Einsatz in chemischen Verarbeitungsanlagen macht, in denen korrosive Materialien vorhanden sind.
• Es wird in der Lebensmittel- und Getränkeindustrie verwendet, um den Fluss von Flüssigkeiten und Gasen wie Luft oder Dampf durch Rohrleitungen zu steuern.
• Es wird verwendet, um den Luftstrom durch Kanäle und Lüftungsöffnungen in Heizungs-, Lüftungs- und Klimaanlagen (HVAC)-Systemen zu steuern.
• Es wird in landwirtschaftlichen Bewässerungssystemen verwendet, um den Wasserfluss zu Feldern und Pflanzen zu steuern.
• Es wird verwendet, um den Wasserfluss durch Rohre und Armaturen in Sanitärsystemen zu steuern.
• Es wird auch in verschiedenen anderen industriellen Anwendungen wie der Öl- und Gasförderung, der pharmazeutischen Produktion und Kraftwerken eingesetzt.

Die allgemeinen Eigenschaften von Polyethylen sind wie folgt:

• Es ist solide
• Beständig gegen Säuren, Basen und Lösungsmittel
• Dielektrische Eigenschaften sind überlegen
• Es ist beständig gegen Umwelteinflüsse.

Als optionale Zusatzelemente kommen Aktuatoren mit variierenden Kräften zwischen 9 nm und 400 nm je nach Anschlussdurchmesser sowie Schaltkästen und Wegeventile zum Einsatz.

Unsere pneumatischen Stellantriebe, Kraftinformationen und Ventilanwendungen gemäß ihren Codes sind wie folgt:

• UDA 040 = 9 nm
• UDA 052 =25 nm
• UDA 063 =50 nm
• UDA 083 =94 nm
• UDA 092 = 135 nm
• UDA 105 = 270 nm
• UDA 125 = 400 nm

Es wird auf zwei Arten überprüft:

1. Ein-Aus-Steuerung
2. Proportionale Steuerung.

Konstruktion

• Aluminium-Strangpressprofil, innen und außen korrosionsbeständig, lange Lebensdauer und mit einer sehr empfindlichen Verfahrenstechnik erzielte Zylinderoberfläche für niedrigen Reibungskoeffizienten
• Symmetrische und einfache Einbaulage; Kompakte Kolben aus einer speziellen Aluminiumlegierung, die einen schnellen Betrieb ermöglichen und gleichzeitig durch einfaches Austauschen der Kolben ermöglichen, in die entgegengesetzte Richtung zu arbeiten.
• Ein symmetrisches, korrosionsbeständiges Ritzel aus hochwertigem Stahl, das auf Wunsch eine Montage in 45°-90°-Winkeln ermöglicht und auch in jeder Winkelmontage harmonisch mit dem Kolbenhub arbeitet.
• Lagerelemente aus industriellem Hartkunststoff, die das Öffnen und Schließen in kürzester Zeit ermöglichen, niedriger Reibungskoeffizient, minimiert den Verschleiß der Reibungsflächen.
• In Präzisionsmaschinen mit einer speziellen Verfahrenstechnik geöffnete Modulzahnräder, die geräuschlos, harmonisch und mit maximaler Effizienz auf Kolben und Ritzel wirken.
• Langfristig korrosionsbeständige Befestigungselemente aus Edelstahl.

Sie können für pneumatische Ventiltypen klicken.
