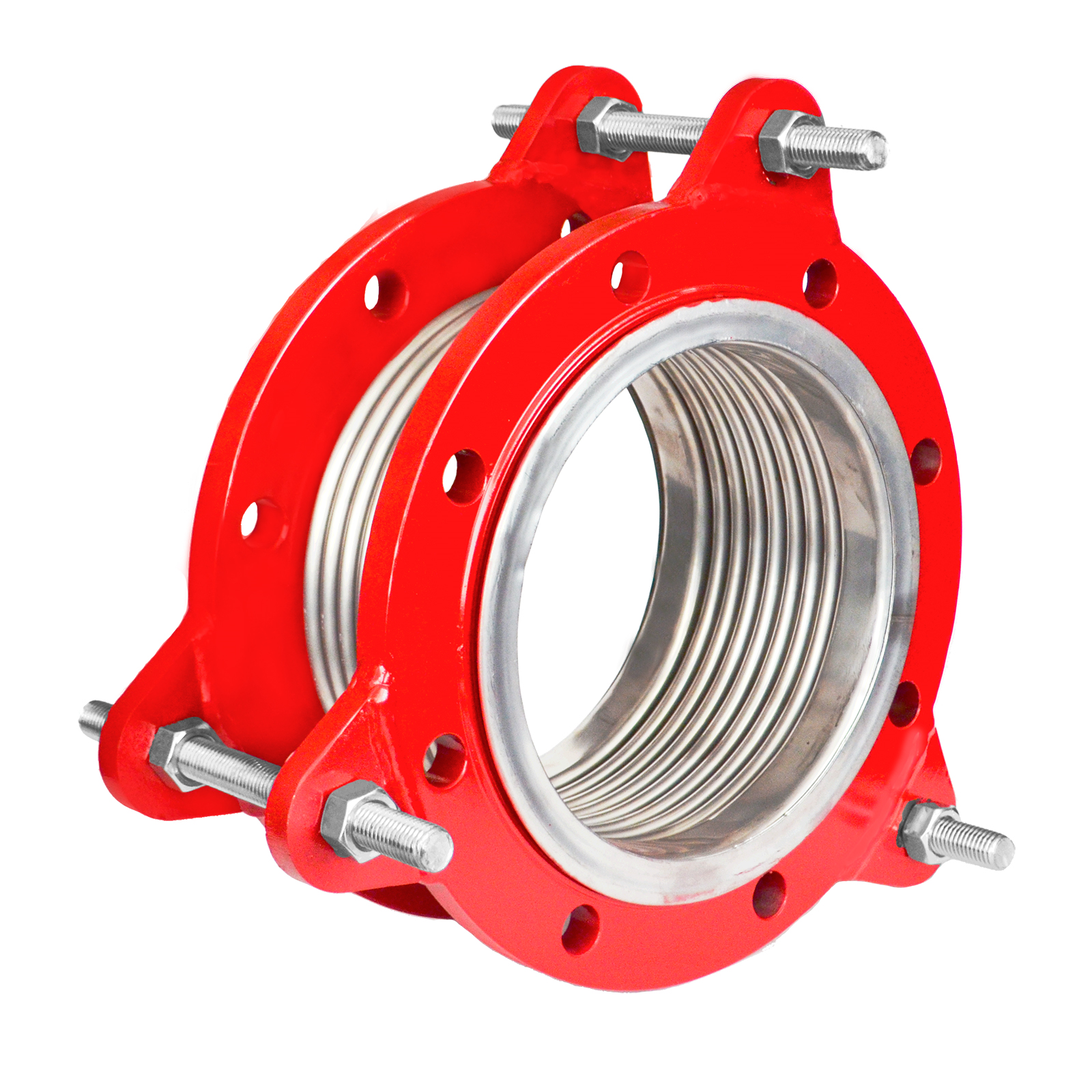

Metallbalg Kompensator (Begrenzungsstange, Flansch)

Was ist ein Metallbalg Kompensator ?

Der Metallbalgkompensator ist ein flexibles Verbindungsstück, das verwendet wird, um die Wärmeausdehnung oder -kontraktion in Rohrleitungssystemen, Kanälen oder anderen mechanischen Systemen zu absorbieren. Es besteht aus einer Reihe von Metallbälgen oder dünnwandigen Rohren, die an Endstücken befestigt sind. Faltenbälge sind so konzipiert, dass sie sich als Reaktion auf Temperatur- oder Druckänderungen ausdehnen und zusammenziehen, wodurch Bewegung und Flexibilität innerhalb des Systems ermöglicht werden.

Metallbalgkompensatoren werden häufig in verschiedenen Branchen eingesetzt, darunter Energieerzeugung, chemische Verarbeitung, Petrochemie und Pharmazie. Sie werden häufig in Rohrleitungssystemen verwendet, die Hochtemperatur- oder Hochdruckflüssigkeiten führen, wo die Fähigkeit, Ausdehnung und Kontraktion zu absorbieren, entscheidend ist, um die Integrität und Sicherheit des Systems aufrechtzuerhalten.

Produkteigenschaften

• Balg: Edelstahl AISI 304
• Anschluss: Geflanscht
• Flansch: Kohlenstoffstahl ST37.2
• Flanschtyp: Festflansch
• Begrenzungsstangen: ST37.2 Kohlenstoffstahl
• Auskleidung: Edelstahl AISI 304
• Max. Betriebsdruck: 16 Bar
• Max. Betriebstemperatur: -80 / +425 °C

Allgemeine Merkmale

• Sie gleichen den Dehnungs-Verkürzungs-Zustand aus, der sich aus der Temperaturänderung ergibt, und gleichen dadurch die laterale und winklige Bewegung aus.
• Sie absorbieren Wasserschläge und verhindern Wasserschläge.
• Es hat eine geflanschte Rotationsstruktur, so dass sie einfach zu montieren sind.
• Es ist keine Dichtung oder Packung erforderlich.
• Es gibt zwei verschiedene Produktoptionen, mit Liner und ohne Liner.

Geltungsbereich

• Es wird an allen Dehnungspunkten in Gebäudeübergängen eingesetzt.
• in Wassersystemen
• In Maschinen, Pumpen und Motoren
• Bei Abgasanwendungen
• Bei Gasleitungen
