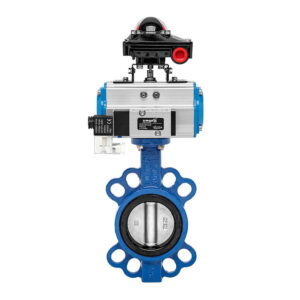

Pnömatik Aktüatör Yön Valfi Switch Box Kelebek Vana

Pnömatik Aktüatör Yön Valfi Switch Box Kelebek Vana, büyük çaplı boru hatlarında gaz, hava ve sıvı akışlarının kontrol edilmesi amacıyla tercih edilmektedir. Bu sistemlerde, eksen etrafında dönebilen bir disk yapısı sayesinde hat içindeki akışın açılması ya da kapatılması sağlanmaktadır. Ayrıca pnömatik aktüatör yardımıyla bu hareket, otomatik şekilde gerçekleştirilmekte ve sistemde hızlı müdahale imkânı sunulmaktadır. Kelebek vana gövdesine entegre edilen switch box, vananın açık ya da kapalı konumda olduğunu belirten sinyalleri geri bildirim olarak aktarmaktadır. Böylece uzaktan kontrol ve izleme yapılabilmektedir. Unox tarafından bu ürün grubu, yüksek kaliteyle endüstriyel ihtiyaçlara uygun şekilde sunulmaktadır.

Aktüatör Yapısı ve Kuvvet Değerleri Nasıl Belirlenmektedir?

Pnömatik aktüatörler, bağlantı çapına göre farklı kuvvet değerleriyle üretilmektedir. Bu kuvvet değerleri UDA kodlarıyla tanımlanmakta ve aşağıdaki gibi sınıflandırılmaktadır:

• UDA 040 = 9 Nm

• UDA 052 = 25 Nm

• UDA 063 = 50 Nm

• UDA 083 = 94 Nm

• UDA 092 = 135 Nm

• UDA 105 = 270 Nm

• UDA 125 = 400 Nm

Bu yapı sayesinde hat çapına ve akış basıncına uygun aktüatör seçimi yapılabilmektedir. Kontrol tipi isteğe bağlı olarak on-off veya oransal olarak yapılandırılmaktadır. Bu sayede akışkan kontrolünde maksimum hassasiyet sağlanmaktadır. Unox Online platformu üzerinden detaylı ürün çizimlerine ve kurulum bilgilerine erişim sağlanmaktadır.

Yapısal Özellikler ve Konstrüksiyon Detayları

Gövde yapısı, alüminyum ekstrüzyon teknolojisiyle üretilmekte ve iç-dış yüzeylerde korozyona karşı yüksek direnç sağlanmaktadır. Kompakt pistonlar, simetrik olarak monte edilmekte ve yön değiştirildiğinde kolaylıkla uyum sağlamaktadır. Pinyon bölümü, 45° ila 90° arasında montaj esnekliği sunmakta ve tüm açılarda piston stroku ile uyumlu çalışmaktadır. Dönme hareketleri, özel diş açma tekniğiyle hassas şekilde sağlanmakta ve sessiz çalışma performansı elde edilmektedir. Yataklama elemanlarında endüstriyel sert plastik tercih edilmekte ve sürtünme katsayısı minimumda tutulmaktadır. Bu da sistemin uzun ömürlü ve stabil çalışmasını desteklemektedir.

Montaj Uyumluluğu ve Standartlara Uygunluk

Bu ürün grubu, ISI 5211, DIN 3337 ve VDI/VDE 3845 NAMUR standartlarına uygun şekilde geliştirilmektedir. Böylece solenoid valfler, sınır şalterleri ve diğer kontrol aksesuarları ile tam uyum sağlanmaktadır. Ayrıca montaj ve demontaj işlemleri hızlı şekilde yapılabilmektedir. Elektrik Aktüatörlü Kelebek Vana modelleriyle de benzer yapılar sunulmakta ve sistem bütünlüğü sağlanmaktadır.
