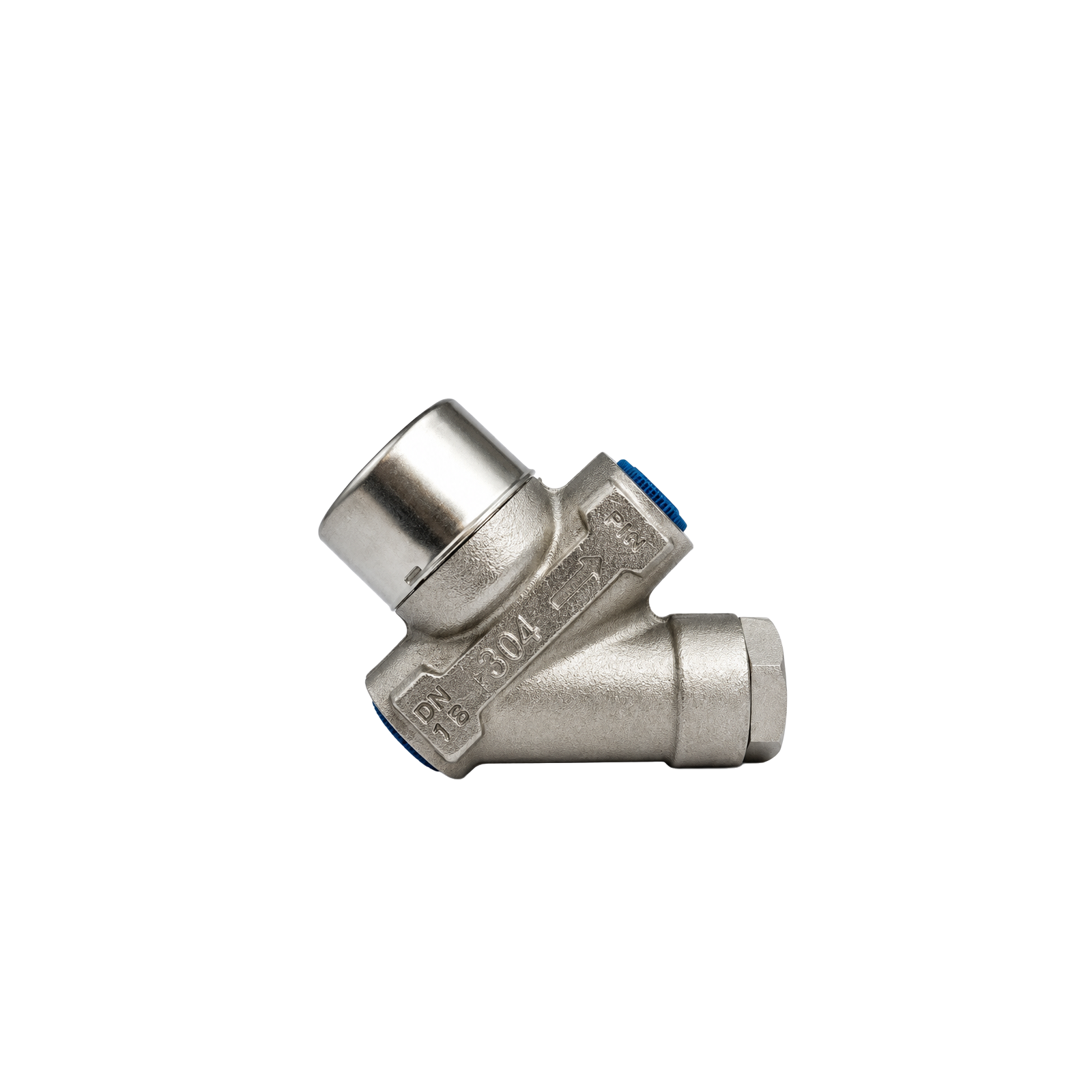

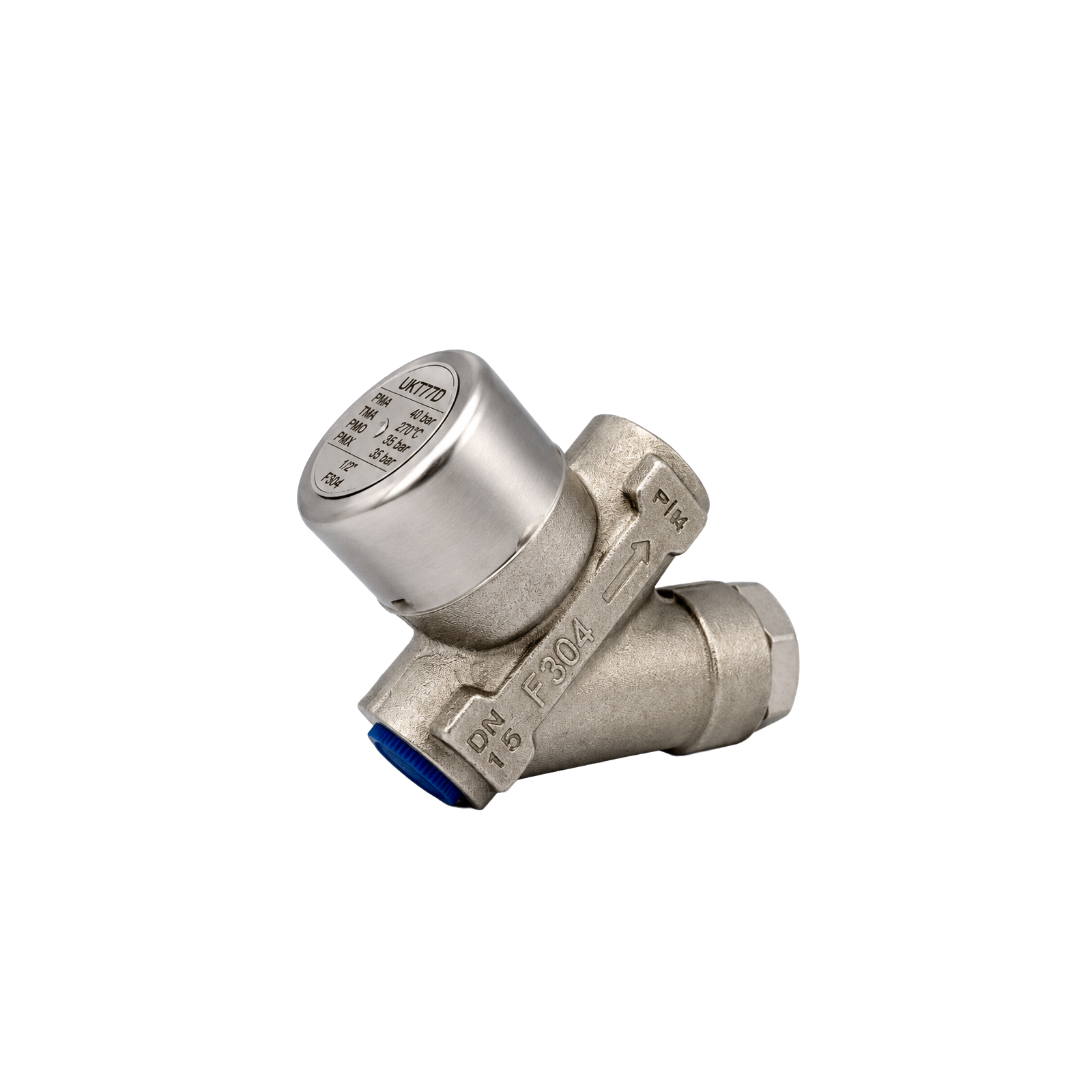

Termodinamik Kondenstop – Dişli

Termodinamik Kondenstop Nedir?

Termodinamik Kondenstoplar, basit, sağlam ve güvenilirdir. Çok yüksek sıcaklıklara ve basınçlara kadar çalışabilirler. Başlangıçta, gelen basınç diski yükseltir ve serin kondens suyu derhal boşaltılır.

Diskin altındaki odaya giriş geçişinden akan sıcak kondens basıncı düşürür ve yüksek hızda hareket eden flaş buharını serbest bırakır. Bu yüksek hız diskin altında düşük bir basınç alanı yaratarak yuvasına doğru çeker.

Çalışma hızı, buhar sıcaklığına ve ortam koşullarına bağlıdır. Çoğu kondenstop 20 ila 40 saniye kapalı kalacaktır. Kondenstop, belki de soğuk, ıslak ve rüzgarlı bir konum nedeniyle çok sık açılırsa, kondenstopun üstüne bir yalıtım kapağı takılarak açma hızı yavaşlatılabilir.

Termodinamik Kondenstop Avantajları

• Termodinamik tuzaklar, dahili bir ayar veya değişiklik yapmadan tüm çalışma aralıklarında çalışabilir.
• Kompakt, basit, hafif ve boyutları için büyük bir yoğuşma kapasitesine sahiptirler.
• Termodinamik tuzaklar yüksek basınçlı ve aşırı ısıtılmış buharda kullanılabilir ve su darbesi veya titreşimden etkilenmez.

Ürün Özellikleri

• Model: UKT – 70 D
• Ölçü: 1/2″ – 3/4″ – 1″
• Gövde: Dövme Çelik
• Kapak: Paslanmaz Çelik
• Süzgeç Disk Sit : Paslanmaz Çelik
• Maks. Çalışma Basıncı: 40 BAR
• Maks. Çalışma Sıcaklığı: 400 °C
• Min. İşletme Basıncı: 0,3 BAR

Uygulama Alanları

• Ütüler
• Takip hatları
• Kurutma üniteleri
• Presleme üniteleri
• Buhar ceketi borular

Termodinamik Kondenstp Çeşitleri

3 tip termodinamik kondenstop çeşidi vardır:

Diskli Termodinamik Kondestop: Diskli termodinamik kondenstoplarda disk gelen basınçla birlikte valfin açılıp kapanmasını sağlar. Sistemde yoğuşan sıvı ve hava tahliye edilir. Sıvının sıcaklığı buhar sıcaklığına geldiğinde taze buhar meydana gelir. Oluşan taze buhar diski kapatır ve sistem böyle tekrarlanır.

Pistonlu Termodinamik Kondenstop: Pistonlu kondenstopların çalışma prensibi de diskli kondenstoplar gibidir. Tek farkı diskin yerini piston almıştır. Basıncın etkisiyle piston valfi kapatır basınç düştüğünde valf tekrar açılır.

Kollu Termodinamik Kondenstop: Bu tip kondenstoplar, pistonlu termodinamik kondenstopların çalışma prensibine benzemektedir. Valfin açılıp kapanması kol ile kontrol edilmektedir.

Genel Özellikleri

• Basit, sağlam ve güvenilirdir.
• Çok yüksek sıcaklıklara ve basınçlara kadar çalışabilirler.
• Başlangıçta, gelen basınç diski yükseltir ve serin kondens suyu derhal boşaltılır.
• Diskin altındaki odaya giriş geçişinden akan sıcak kondens basıncı düşürür ve yüksek hızda hareket eden flaş buharını serbest bırakır. Bu yüksek hız diskin altında düşük bir basınç alanı yaratarak yuvasına doğru çeker.
• Çalışma hızı, buhar sıcaklığına ve ortam koşullarına bağlıdır.
• Çoğu kondenstop 20 ila 40 saniye kapalı kalacaktır. Kondenstop, belki de soğuk, ıslak ve rüzgarlı bir konum nedeniyle çok sık açılırsa, kondenstopun üstüne bir yalıtım kapağı takılarak açma hızı yavaşlatılabilir.

Kondenstoplar hakkında daha detaylı bilgi sahibi olmak için videomuzu izleyebilirsiniz.
