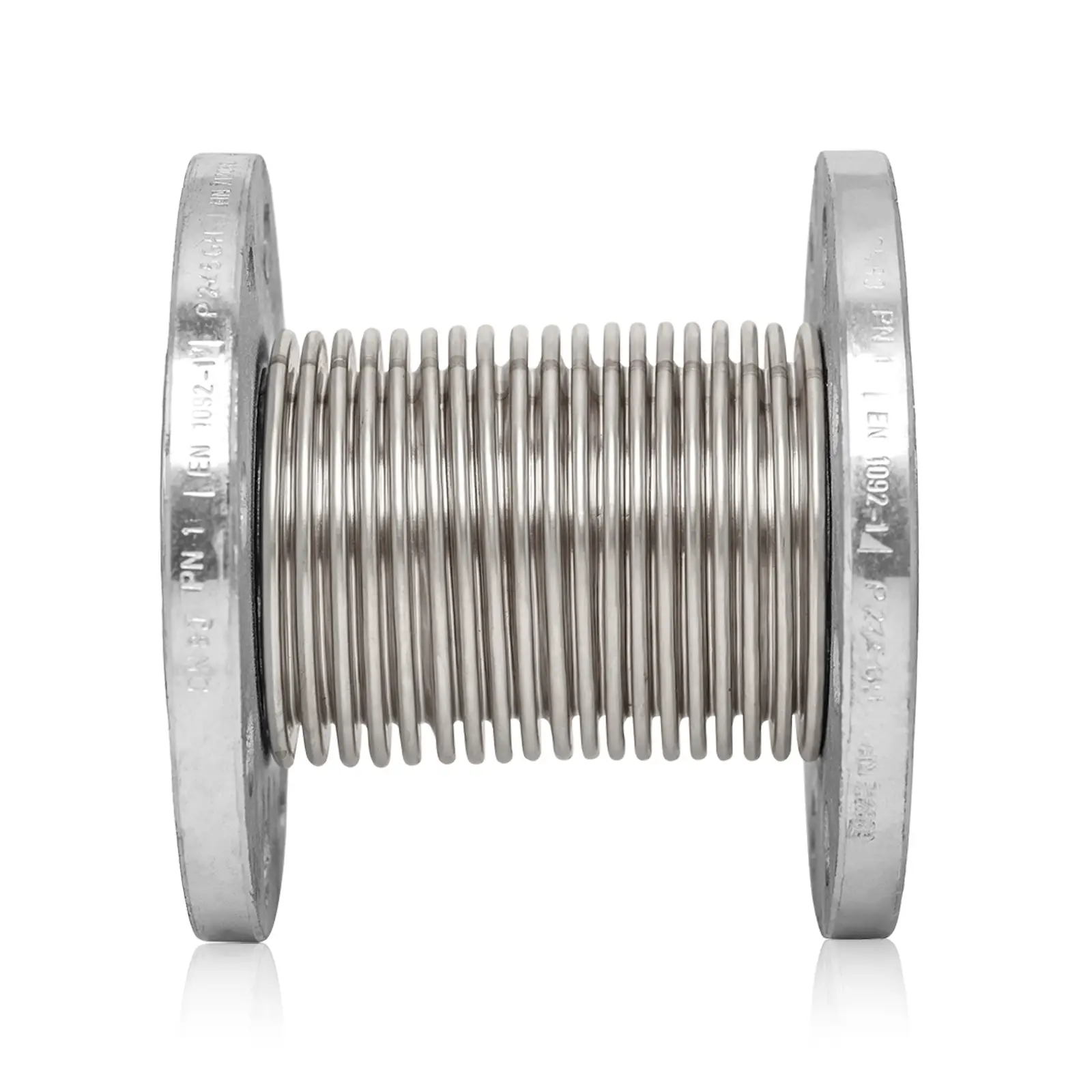

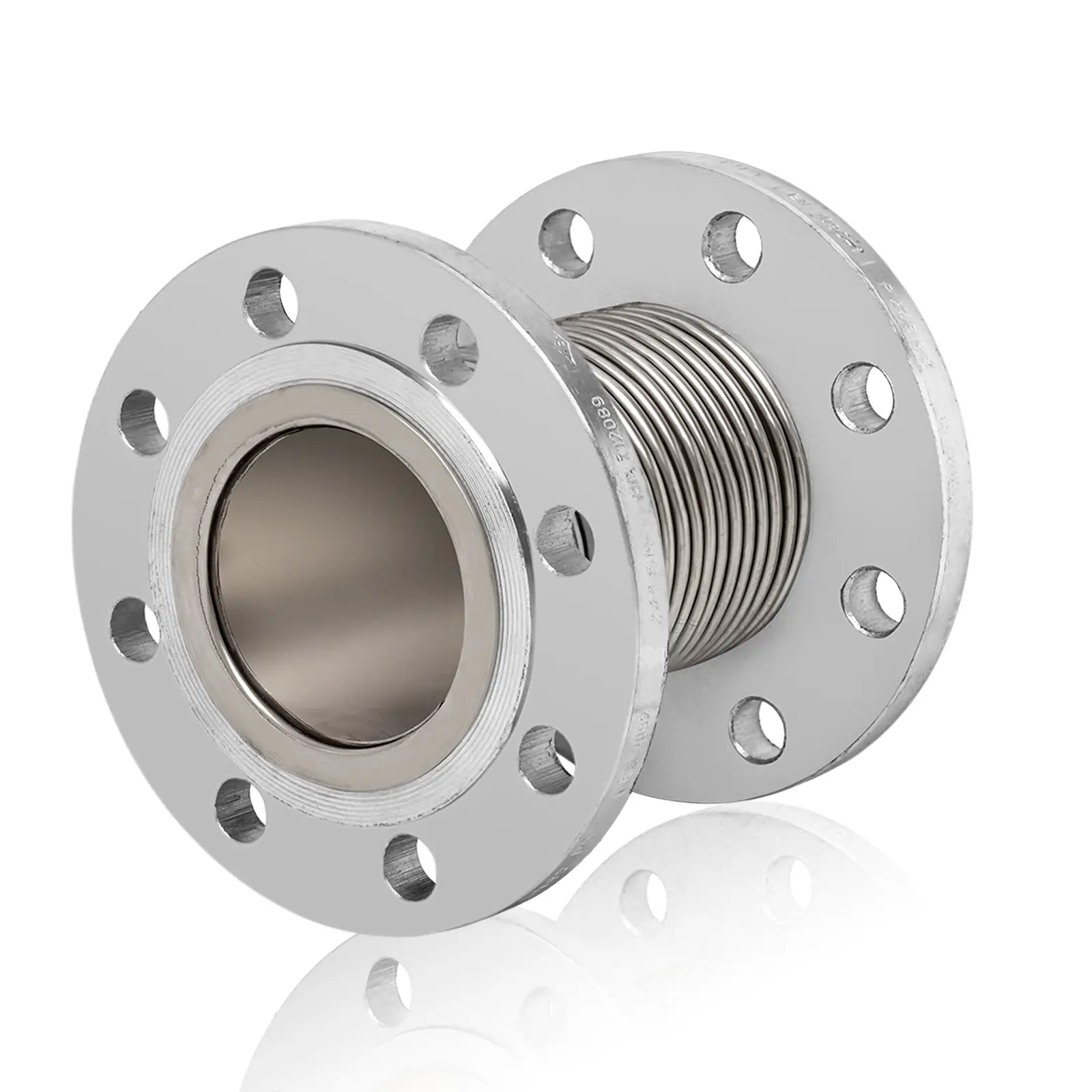

Metal Körüklü Kompansatör (Döner Flanşlı, Laynerli, 30mm)
Metal körüklü kompansatör, boru hatlarında yüksek sıcaklık ve basınç koşullarında titreşim, genleşme ve hareketleri karşılamak için kullanılan, metal körük gövdeli esnek bağlantı elemanıdır. UNOX Metal Körüklü Kompansatör (Döner Flanşlı, Laynerli, 30mm), döner flanş yapısı sayesinde pratik montaj imkânı sunarken, 30mm laynerli iç yüzeyiyle körük gövdesini akışkanın doğrudan etkisinden korur.
Bu ürün, özellikle standart debili boru hatlarında; körük ömrünü uzatmak ve akış türbülansını azaltmak amacıyla tercih edilir.
Ne İşe Yarar?
Metal körüklü kompansatörün temel kullanım amacı, boru sistemindeki titreşim, genleşme ve hareketlerin olumsuz etkilerini azaltmaktır.
Başlıca kullanım amaçları:
- Boru hattındaki termal genleşmeyi ve titreşimleri sönümlemek
- Yüksek sıcaklık/basınç koşullarında sızdırmazlığı sağlamak
- Layner sayesinde körük yüzeyini akışkan aşınmasından korumak
- Döner flanş yapısıyla montajda hizalama kolaylığı sağlamak
- Boru hattı ile ekipman arasında esnek bağlantı oluşturmak
Kompansatör seçimi yapılırken yalnızca ölçüye değil; çalışma basıncı, sıcaklık, akışkan türü ve debi koşullarına da dikkat edilmelidir.
Nerelerde Kullanılır?
Metal körüklü kompansatörler, yüksek sıcaklık ve basınç altında çalışan boru tesisatlarında kullanılabilir.
Örnek kullanım alanları:
- Enerji tesisleri
- Petrokimya tesisleri
- Su arıtma tesisleri
- Küçük ve orta ölçekli boru sistemleri
- HVAC ve gıda sektörü uygulamaları
30mm layner kalınlığı, standart debili ve orta ölçekli tesisatlarda dengeli bir koruma sunar. Kullanılacak modelin uygunluğu belirlenirken akışkan özellikleri, sıcaklık, basınç ve debi birlikte değerlendirilmelidir.
Döner Flanşlı Yapının Avantajı Nedir?
Döner flanş, montaj sırasında cıvata deliklerinin karşı flanşla hizalanmasını kolaylaştırır; flanş serbestçe dönebildiği için boru hattı sabit tutulup kompansatör döndürülerek hizalama yapılabilir. Bu, özellikle saha koşullarında montaj süresini kısaltan pratik bir avantajdır.
30mm Layner ile 60mm Layner Arasındaki Fark Nedir?
İki model de aynı döner flanşlı yapıya sahiptir; aradaki fark layner kalınlığıdır. 30mm layner, standart debili ve orta ölçekli boru sistemleri için dengeli bir çözüm sunar. Daha yüksek debi veya aşındırıcı akışkan içeren hatlarda 60mm laynerli model tercih edilebilir. Projenize hangi layner kalınlığının uygun olduğundan emin değilseniz, akışkan türü ve debi bilgisini belirterek UNOX teknik ekibinden teyit alabilirsiniz.
Seçim Kriterleri
- Çap ve flanş ölçüsü: Boru hattının çapına ve flanş standardına uygun ölçü seçilmelidir.
- Çalışma basıncı ve sıcaklığı: Sistemin basınç ve sıcaklık sınırları kompansatörün teknik değerleriyle uyumlu olmalıdır.
- Akışkan türü ve debisi: Standart koşullarda 30mm layner yeterliyken, yüksek debi veya aşındırıcı akışkan söz konusuysa daha kalın layner değerlendirilmelidir.
- Titreşim ve hareket miktarı: Tesisatta oluşan titreşim ve hareket koşulları değerlendirilmelidir.
- Montaj tipi: Döner flanşlı yapının mevcut tesisatla uyumlu olması gerekir.
Özel koşullara sahip uygulamalarda (yüksek sıcaklık, aşındırıcı kimyasal vb.) ürün seçiminin UNOX teknik ekibi tarafından teyit edilmesi önerilir.
Montajda Nelere Dikkat Edilmelidir?
- Flanş bağlantı yüzeylerinin temiz ve düzgün olduğundan emin olunmalıdır.
- Döner flanşın doğru hizalanması, sistemin sağlıklı çalışması açısından önemlidir.
- Kompansatör montaj sırasında gereksiz şekilde bükülmemeli veya burulmaya maruz bırakılmamalıdır.
- Kompansatör, boru hattındaki hizalama hatalarını düzeltmek amacıyla kullanılmamalıdır.
- Bağlantı cıvatalarının uygun tork değerinde sıkıldığından emin olunmalıdır.
Yanlış montaj, kompansatörün kullanım ömrünü azaltabileceği gibi bağlantı noktalarında sızıntı veya mekanik problemlere de neden olabilir.
Bakımı Nasıl Yapılır?
Metal körüklü kompansatörlerin düzenli olarak kontrol edilmesi, olası problemlerin erken fark edilmesine yardımcı olur. Periyodik kontrollerde körük yüzeyinde deformasyon veya çatlak, layner aşınması, flanş bağlantı noktalarında sızıntı ve bağlantı cıvatalarında gevşeme kontrol edilmelidir. Üründe gözle görülür deformasyon veya çalışma koşullarında değişiklik tespit edilmesi durumunda teknik değerlendirme yapılmalıdır.
Sık Sorulan Sorular
Metal körüklü kompansatör ne işe yarar?
Boru tesisatlarında titreşim, genleşme ve hareketlerin etkisini azaltmaya, yüksek sıcaklık/basınç koşullarında sızdırmazlığı sağlamaya yardımcı olur.
Döner flanşlı yapı ne avantaj sağlar?
Flanşın dönebilmesi, montaj sırasında cıvata hizalamasını kolaylaştırır ve saha kurulumunu hızlandırır.
Laynerli model neden tercih edilir?
Layner, körük yüzeyini akışkanın doğrudan etkisinden koruyarak aşınmayı azaltır ve akış türbülansını düşürür.
30mm ve 60mm layner arasındaki fark nedir?
Fark layner kalınlığıdır; 30mm standart debili sistemler için dengeli bir çözümken, 60mm daha yüksek debi veya aşındırıcı akışkan içeren hatlar için ek koruma sağlar.
Bakım gerektirir mi?
Evet. Periyodik olarak körük gövdesi, layner, flanş bağlantıları ve olası sızıntılar kontrol edilmelidir.
UNOX Metal Körüklü Kompansatör (Döner Flanşlı, Laynerli, 30mm)
UNOX Metal Körüklü Kompansatör (Döner Flanşlı, Laynerli, 30mm), standart debili ve orta ölçekli tesisatlarda güvenli ve verimli çalışma sağlayan döner flanşlı, laynerli bir kompansatör çözümüdür. Uygulamanız için doğru ölçü, layner kalınlığı ve teknik özelliklerin belirlenmesi, ürünün güvenli kullanımı açısından önemlidir.
Kompansatör seçimi konusunda teknik bilgi almak veya projenize uygun ürünü belirlemek için UNOX teknik ekibiyle iletişime geçebilirsiniz.
